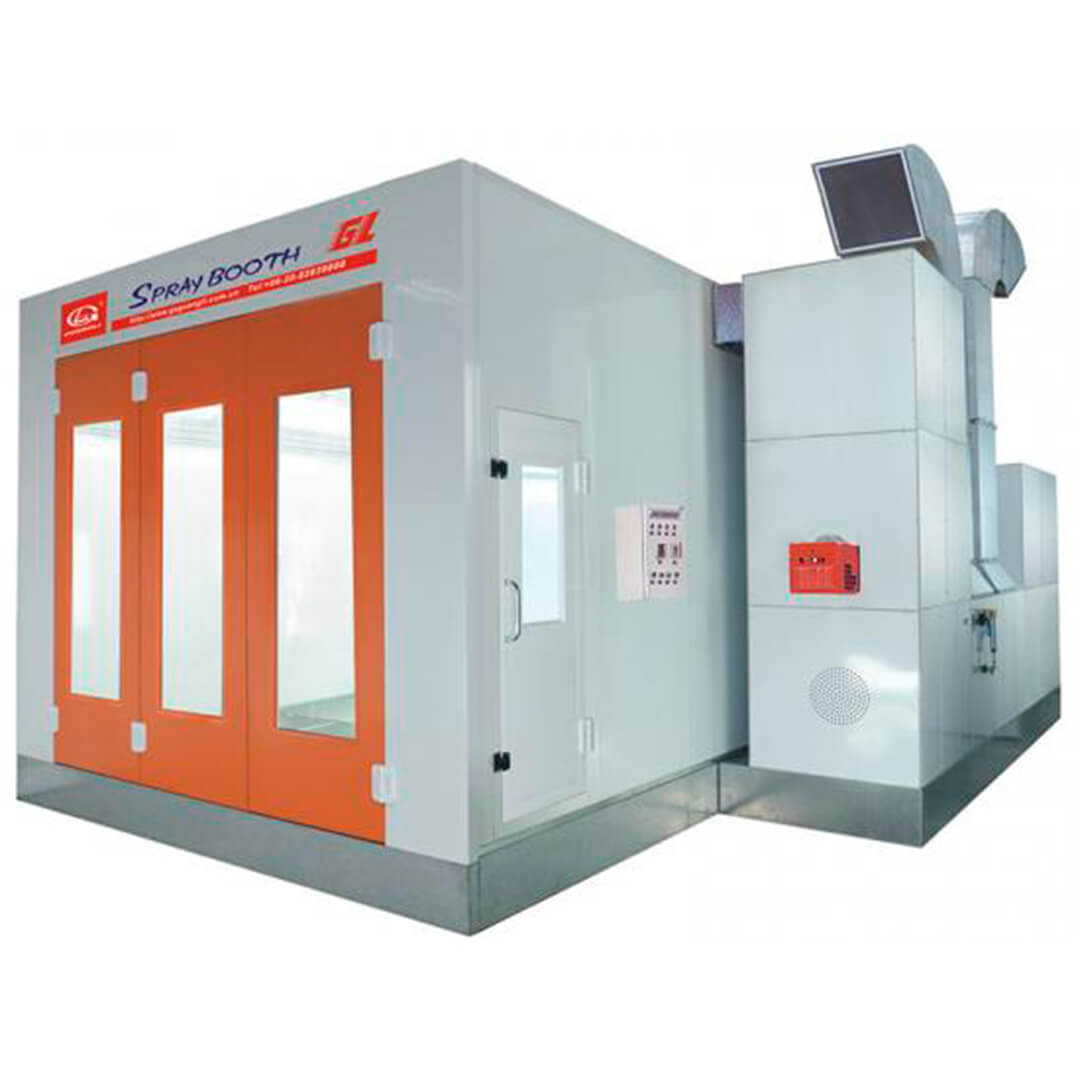

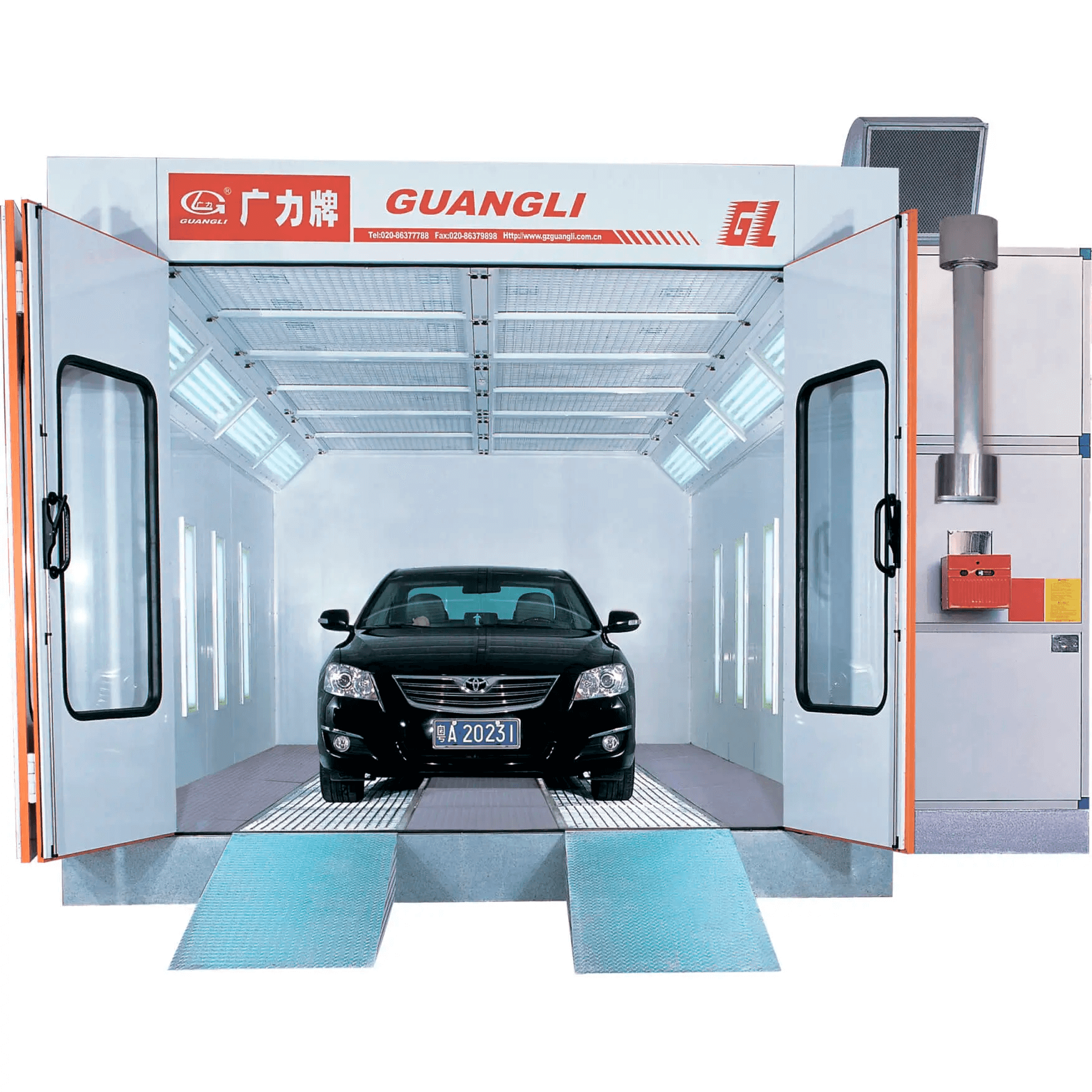

Окрасочно-сушильная камера Guangli GL3
| Наименование | Характеристики |
|---|---|
| Стены | сэндвич-панель 50 мм |
| Основание | металлическое основание камеры и группы притока высотой 30 см |
| Наружные размеры | длина – 7 м, ширина – 5.3 м, высота – 3.5 м |
| Внутренние размеры | длина – 6.9 м, ширина – 3.9 м, высота – 2.7 м |

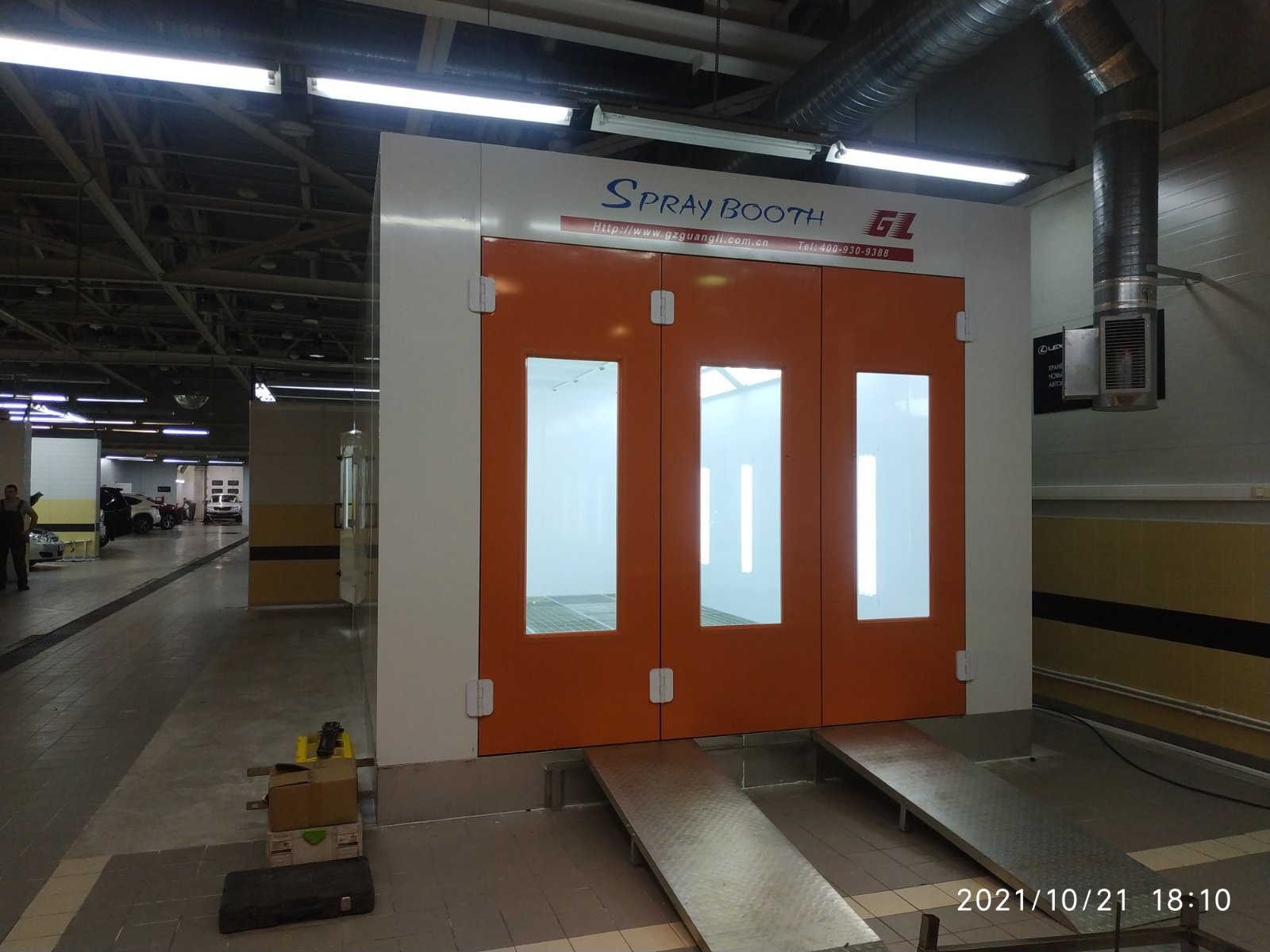

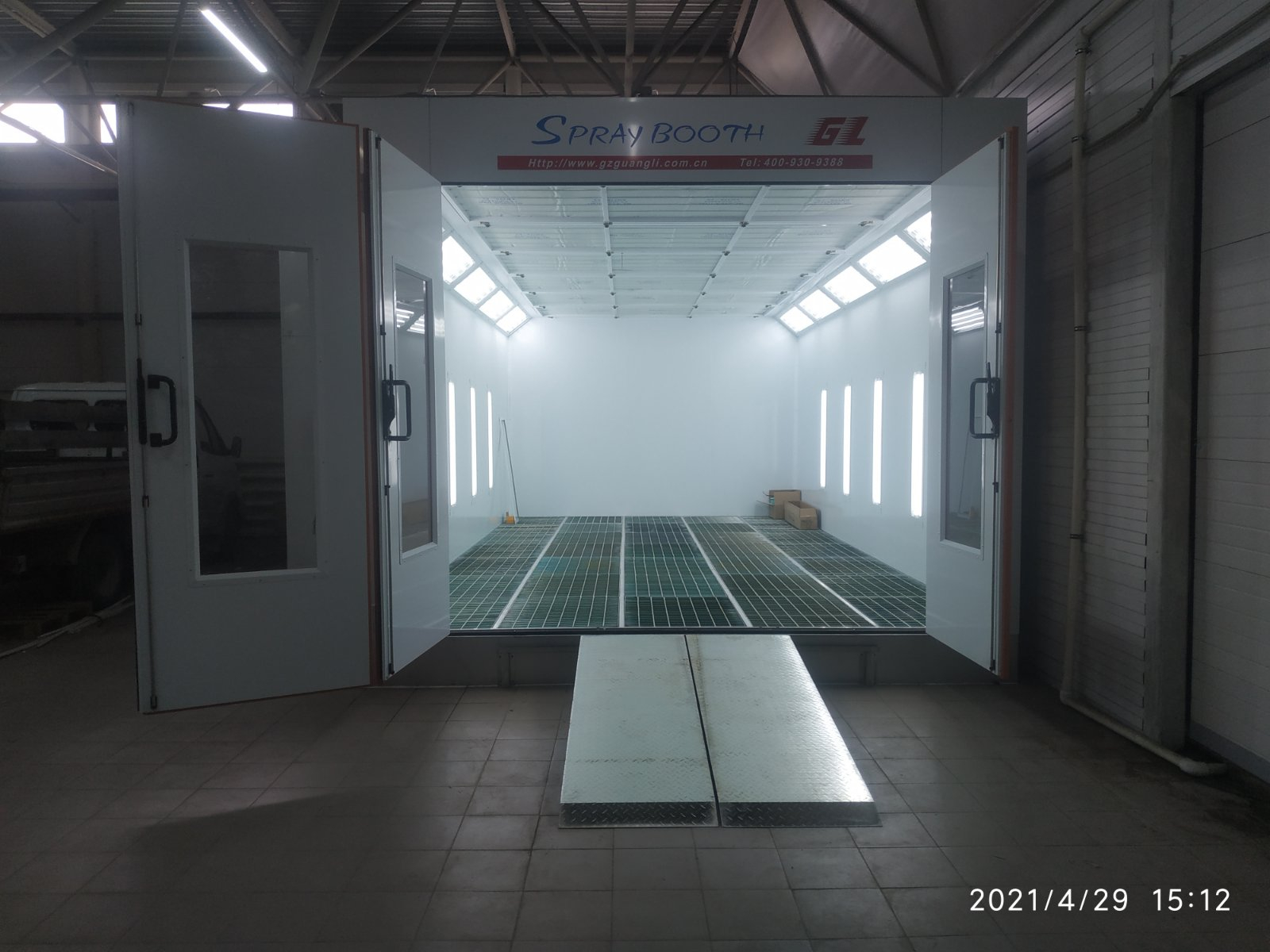

| Главная дверь | трехстворчатая ширина 3 м, высота 2.7 м |
| Аварийная дверь | ширина – 0.8 м, высота – 2 м |
| Освещение | верхний уровень – 40 ламп по 18 Вт нижний уровень – 16 ламп по 18Вт |
| Воздухообмен | до 24 000 куб.м/ч скорость потока воздуха 0.22 м/с |
| Вентиляционные агрегаты | приточный вентилятор мощность 7.5 кВт вытяжной вентилятор мощность 5.5 кВт |

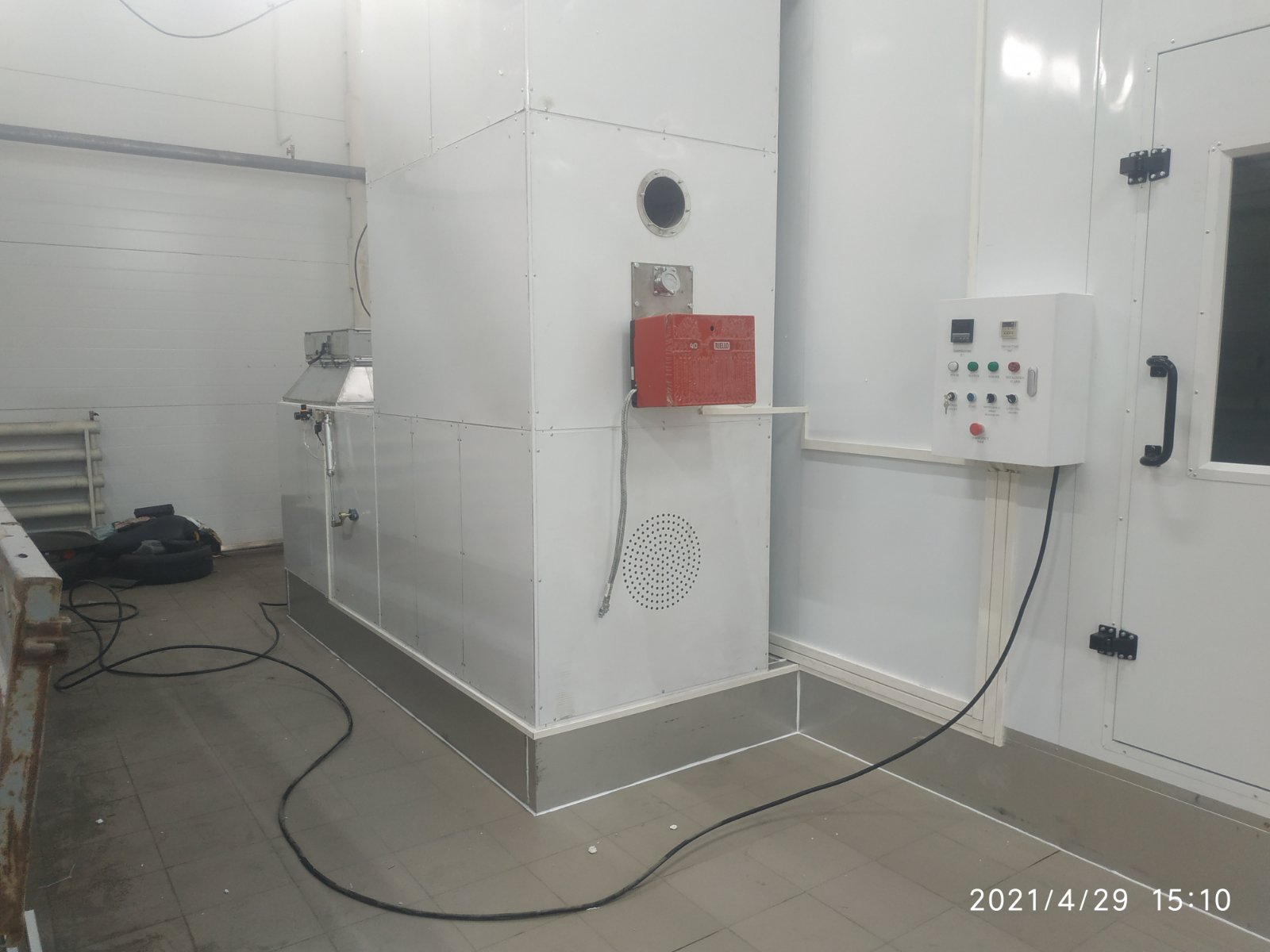

| Температурные режимы | горелка RIELLO G20, тепловая мощность 200 кВт рециркуляция – 90 % теплого воздуха |
| Система фильтров | фильтр предв. очистки: степень фильтрации – 80% потолочный фильтр: степень фильтрации – 98% напольный фильтр: степень фильтрации – 95% |

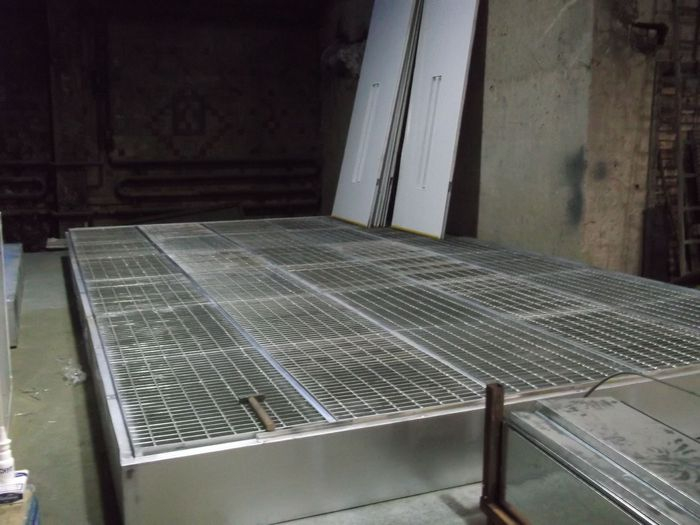

| Решетки напольные | полнорешетчатый пол, максимальная нагрузка – 600 кг на колесо |
| Питание | электрическая трехфазная сеть напряжением 380 В, 14 кВт — 26 А |

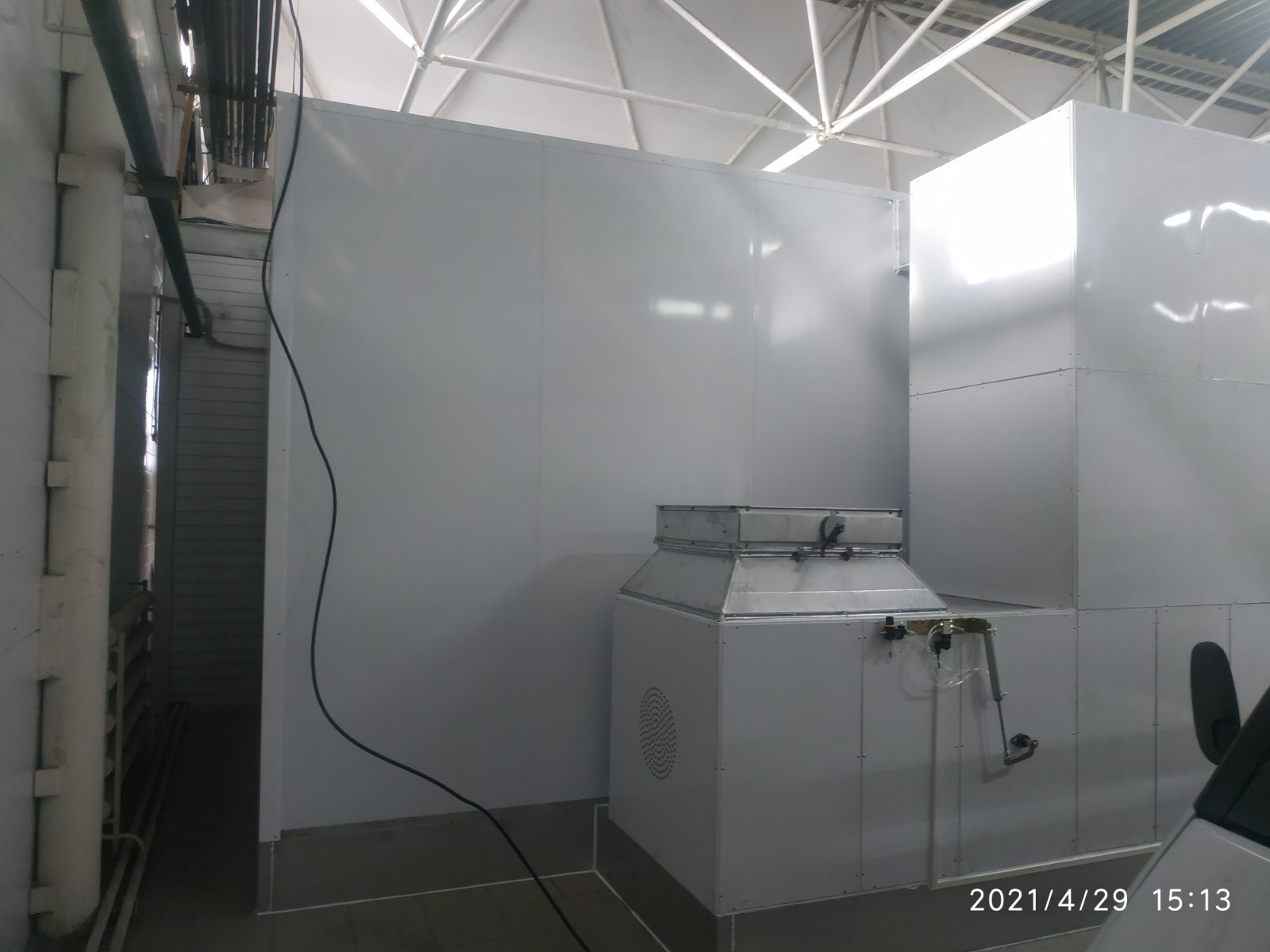

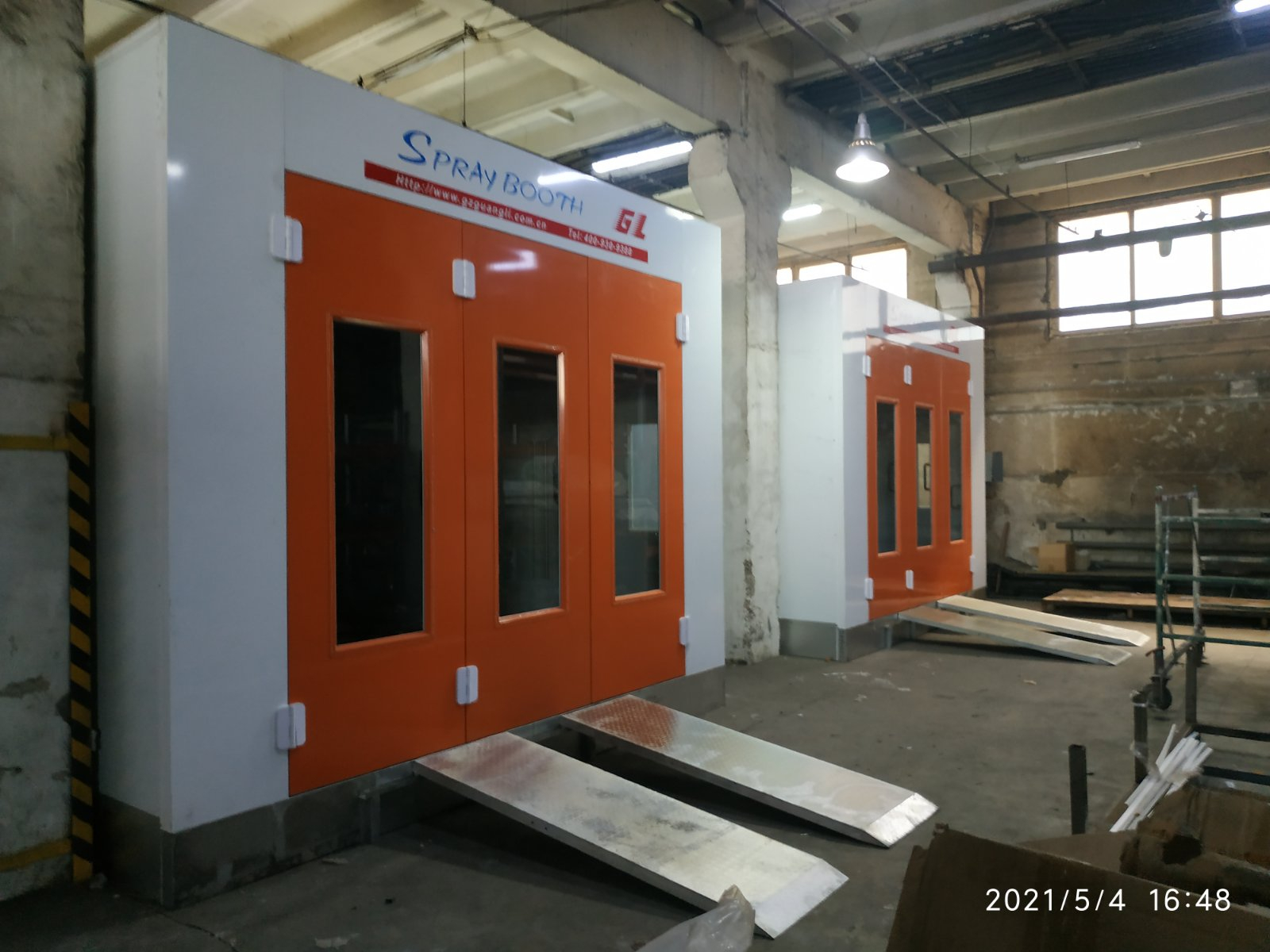

Окрасочно-сушильная камера Guangli GL3 имеет в своей основе металлическое основание высотой 30 см. Напольные решётки выдерживает нагрузку до 600 кг на одно колесо. В стандартном исполнении камера Guangli GL3 комплектуется дизельной горелкой Riello G20 итальянского производства. Мощность горелки составляет 202 кВт, 90 % нагретого воздуха подвергается рециркуляции. Корпус камеры собирается из сэндвич-панелей толщиной 50 мм. В качестве наполнителя используется пенополистирол, опционально можно в качестве наполнителя использовать минеральную вату. Фронтальная дверь покрасочной камеры состоит из 3-х створок, аварийная дверь находится сбоку камеры, она оборудована замком «Антипаника».

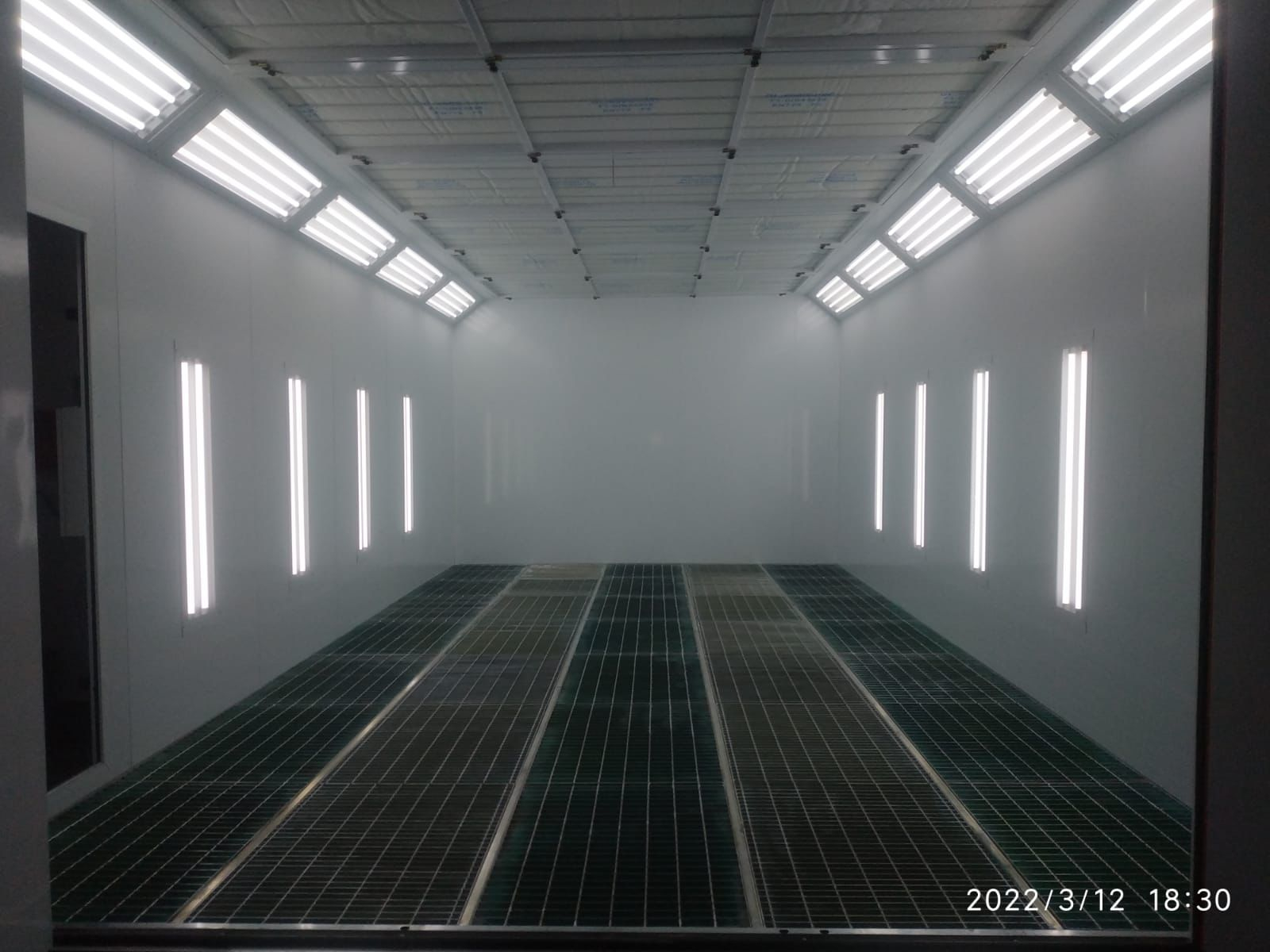

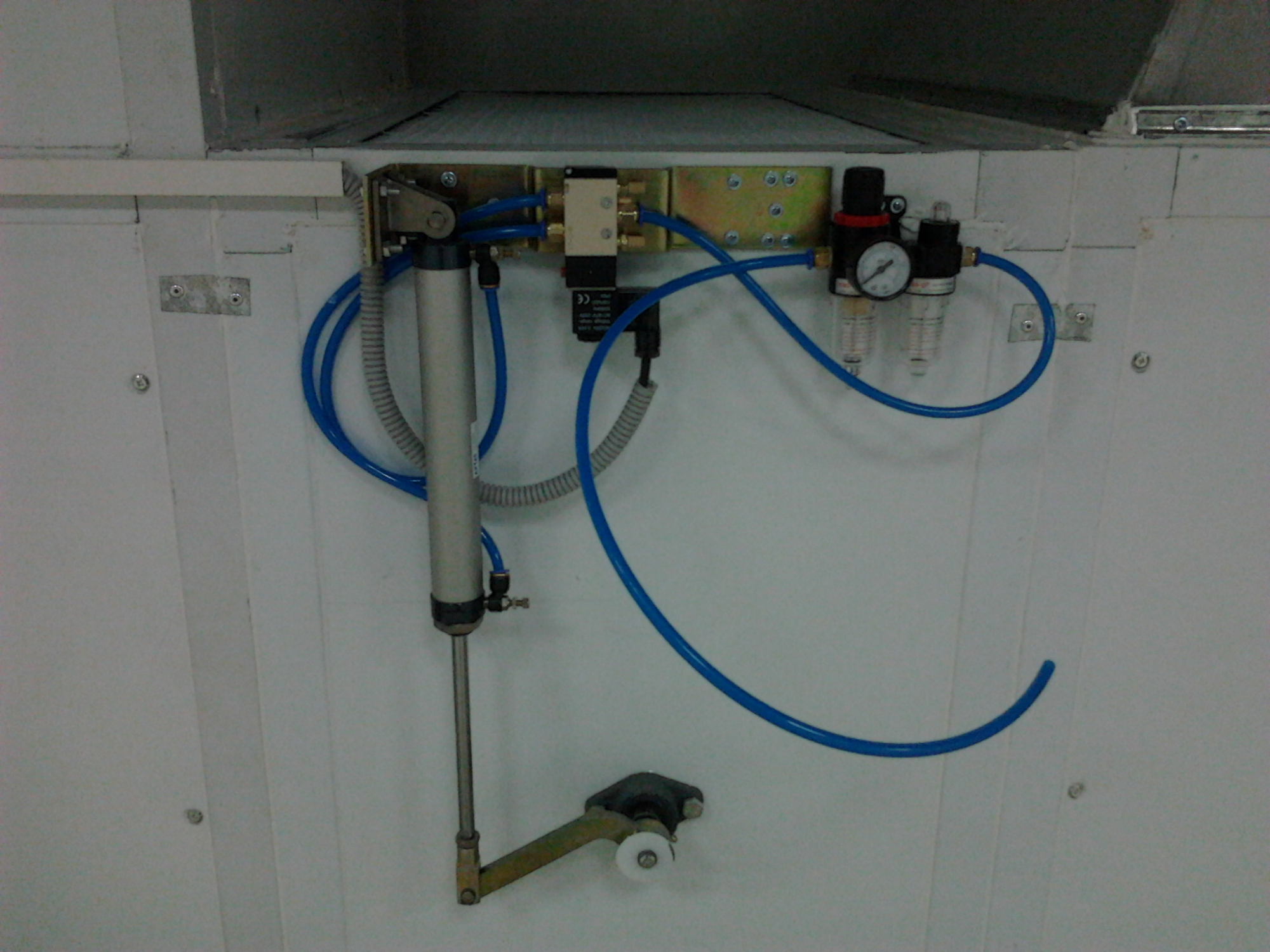

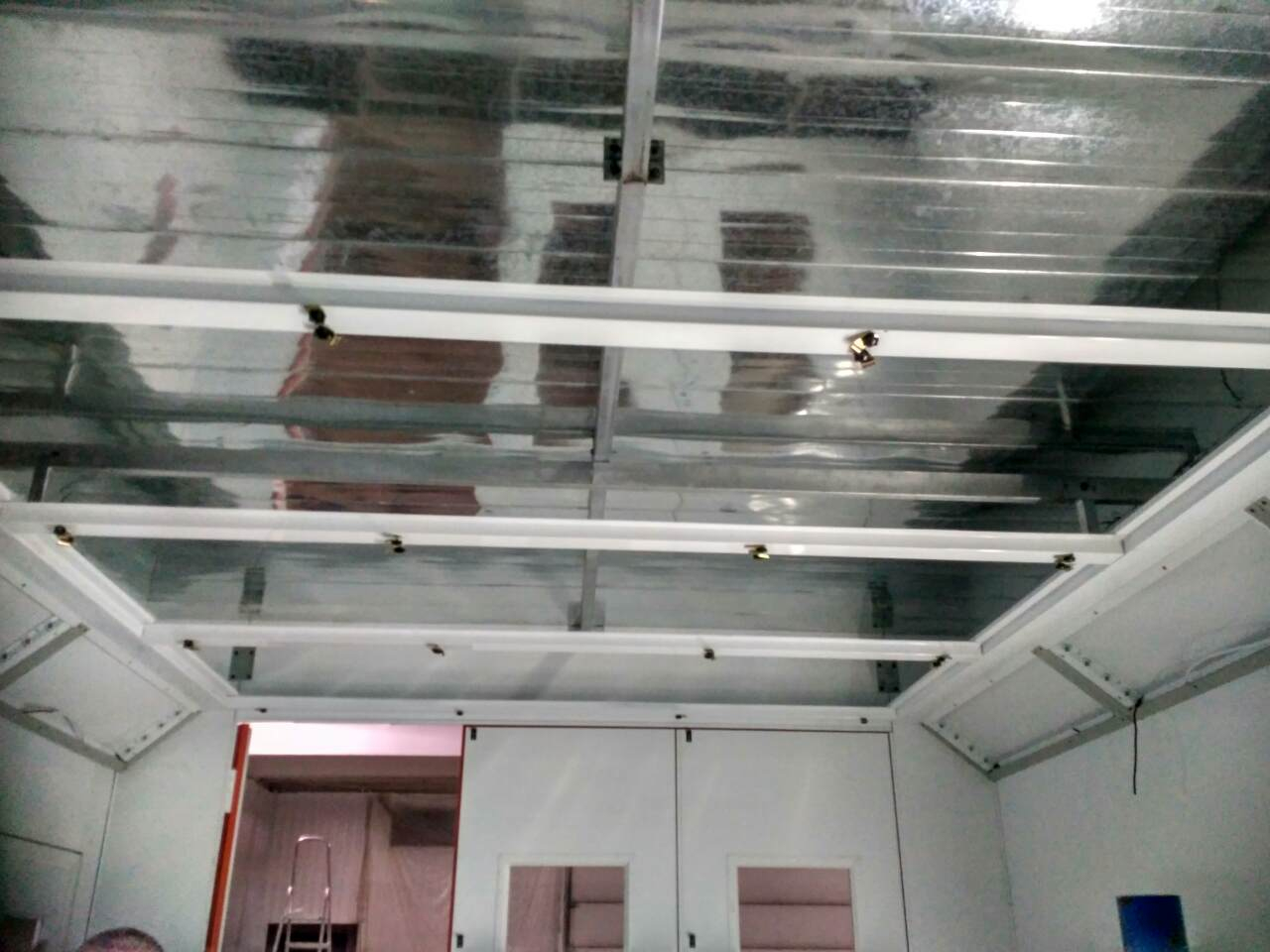

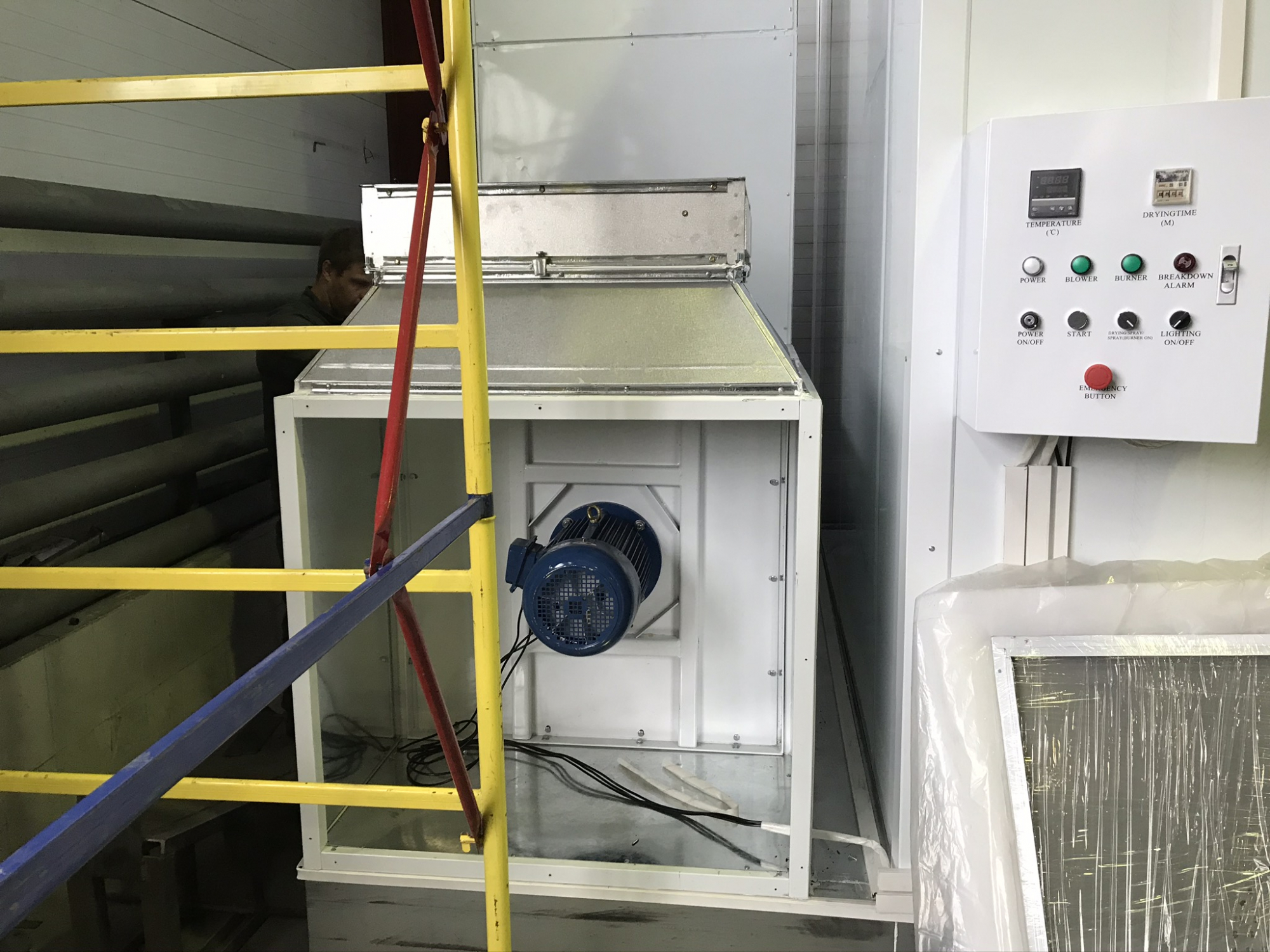

Данная окрасочно-сушильная камера оборудована двумя вентиляторами: приточным и вытяжным. Наличие двух вентиляторов позволяет обеспечивать воздухообмен внутри камеры до 24 000 м³/ч, скорость потока воздуха внутри камеры составляет 0.25 м/с. Приточный вентилятор обладает мощностью 7.5 кВт, мощность вытяжного вентилятора составляет 5.5 кВт. Заслонка, переключающая режимы окраска/сушка, срабатывает автоматически посредством пневматики. Система фильтров состоит из: потолочного фильтра (степень фильтрации 98 %), напольного фильтра (степень фильтрации 95 %) и фильтра предварительной очистки (степень фильтрации 80 %). Потолочный фильтр состоит из 6-ти кассет, которые монтируются под потолком, выполненной из стали. Напольный фильтр укладывается под напольными решетками. Верхнее освещение окрасочно-сушильной камеры Guangli GL3 состоит из 10 плафонов, каждый плафон состоит из 4 ламп по 18 Вт.

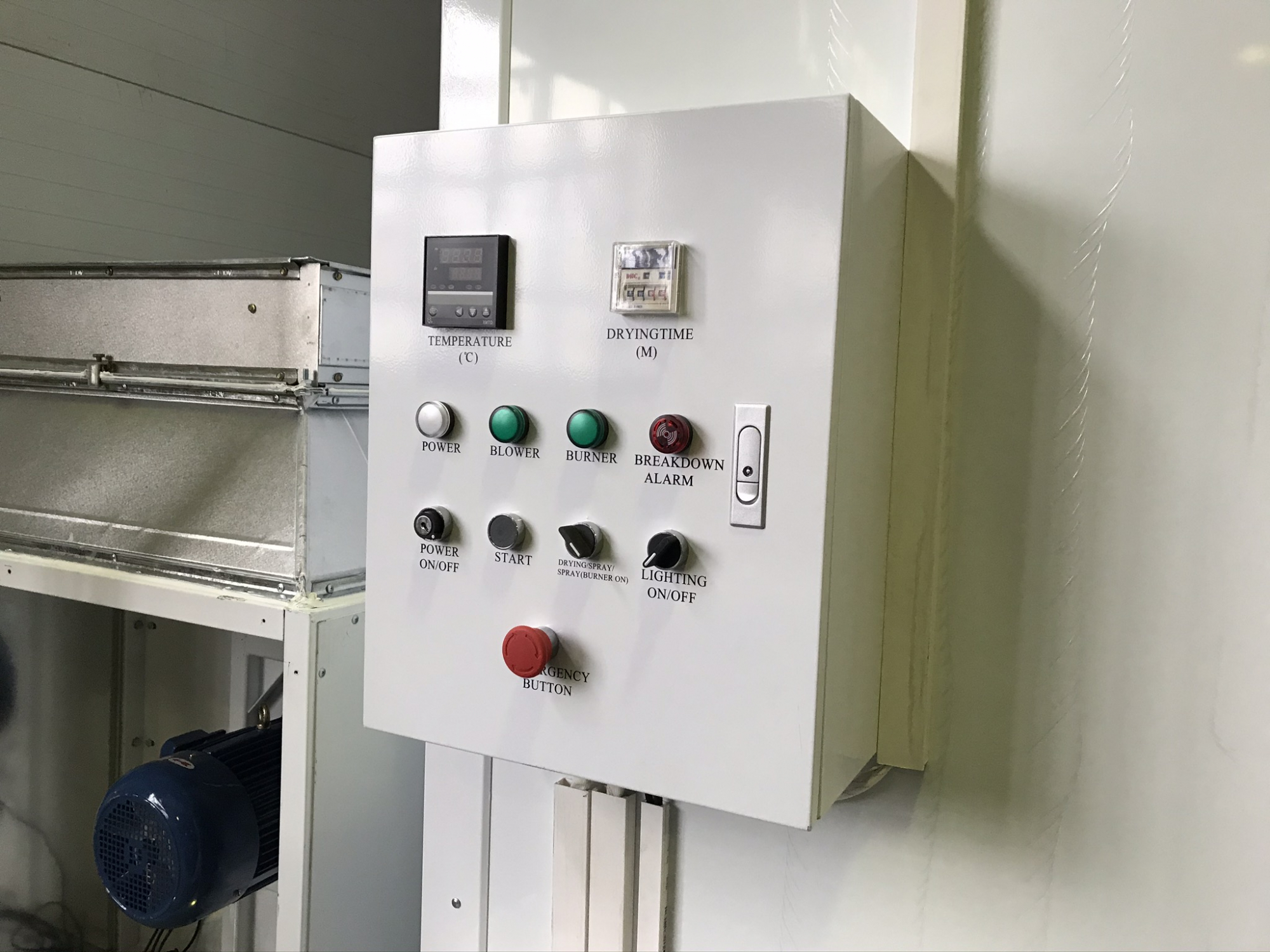

На данной модели покрасочной камеры используется дополнительное боковое освещение, оно включает в себя 8 плафонов, в каждом по 2 лампы мощностью по 18 Вт каждая. Блок управления и его компоненты импортного производства, они защищены от перегрузки, перегрева и пропадания фазы, мотор с линейным приводом. При истечении заданных значений времени, работа камеры автоматически прекращается. Покраска происходит при постоянной температуре. Питание камеры осуществляется посредством трёхфазной сети с напряжением 380 В, мощность установки 14 кВт.
